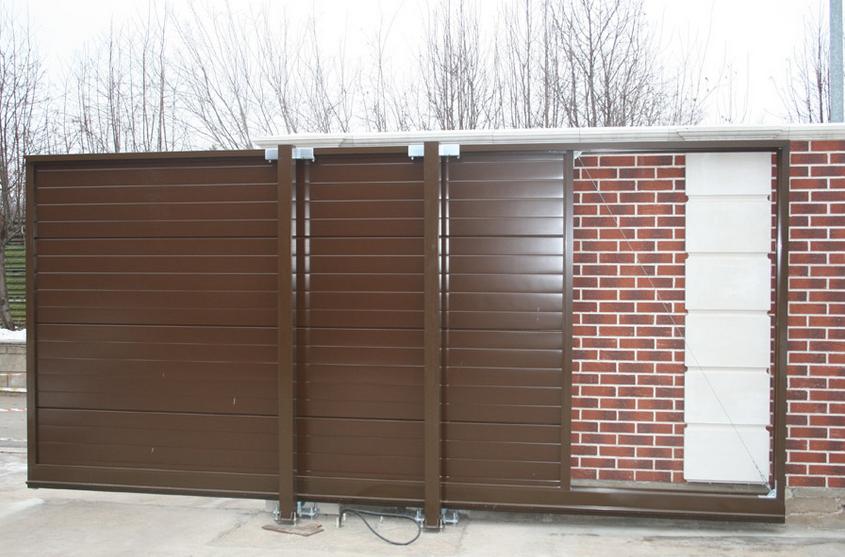

Откатные ворота представляют собой самонесущую конструкцию, когда перемещение алюминиевой рамы ворот с заполнением осуществляется по роликовым опорам, установленным на фундаменте вне зоны проезда ворот (за проемом).

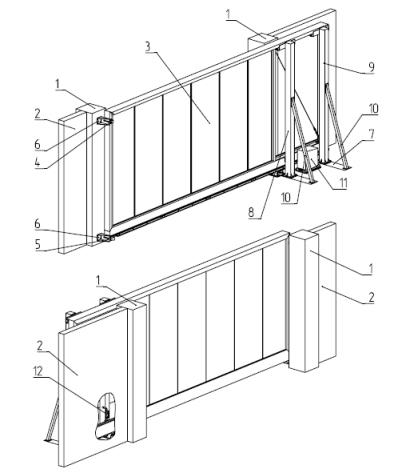

Конструкция откатных самонесущих ворот

• 1. столб проема
  2. забор
  3. полотно
  4. улавливатель верхний
  5. улавливатель нижний
  6. кронштейн крепления
  7. опорная рама
  8. столб удерживающий с роликами
  9. столб дополнительный с роликами
  10. раскос
  11. двигатель
  12. засов

Правильно смонтированные откатные ворота можно без труда открывать и закрывать вручную. Для запирания используется засов, который входит в базовую комплектацию.

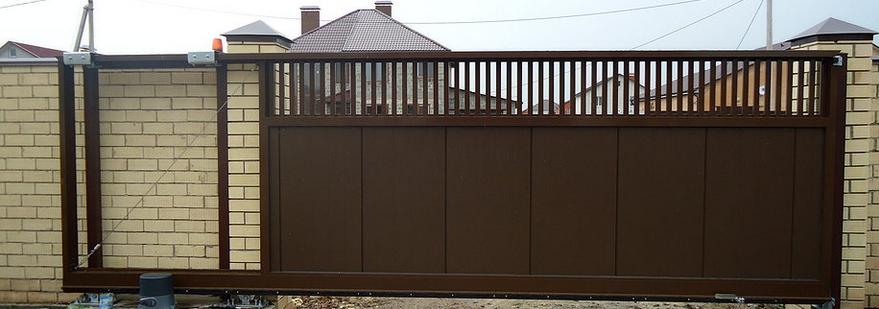

Для более комфортного управления откатными воротами используются системы автоматики. В этом случае открытие и закрытие полотна ворот осуществляется электроприводом. Он приводится в действие нажатием кнопки пульта дистанционного управления.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Въездные ворота производства «АЛЮТЕХ» могут комплектоваться следующими элементами:

• рамой опорной для бетонирования;
• столбом поддерживающим и раскосом;
• рейкой зубчатой.



Преимущества

Все основные комплектующие для производства откатных ворот – профили шины, профили рамы, верхний профиль, профили штапика и импоста, угловые соединительные элементы, сэндвич-панели, профили роликовой прокатки, профили алюминиевого заполнения – производятся на предприятиях Группы компаний «АЛЮТЕХ».

Современная и постоянная система контроля на каждом из этапов разработки и производства продукта обеспечивает высокое качество и длительный срок эксплуатации продукции.

Откатные ворота серии ADS400 обладают рядом преимуществ

• Конструкция профилей серии ADS 400 предусматривает возможность установки более 20 вариантов внутреннего или накладного заполнений полотна ворот. Использование различных заполнений даёт возможность воплотить в готовых изделиях различные по стоимости и исполнению конструкции: от элитных до экономичных.
• Все основные элементы конструкции изготавливаются из алюминиевого профиля, окрашенного с помощью полимерного покрытия, что надежно защищает полотно ворот от неблагоприятного воздействия атмосферы, исключает коррозию и увеличивает срок эксплуатации изделий.
• Универсальный алюминиевый профиль шины 96 х 177 мм, совмещенный с профилем рамы, обеспечивает высокую жесткость, прочность и надежность конструкции откатных ворот.
• Минимальный рабочий ресурс ворот составляет 25 000 циклов открывания и закрывания ворот, что ориентировочно соответствует 15 годам эксплуатации ворот (по четыре открывания и закрывания ворот ежедневно на протяжении всего периода).
• Скрытый крепеж гарантирует более высокую степень защиты от несанкционированного доступа. Отсутствие видимых элементов крепежа обеспечивает более эстетичный внешний вид конструкций.
• Бесшумность работы ворот обеспечивается за счет использования опор с роликами из стеклонаполненного полиамида и нейлоновой зубчатой рейки.
• Конструкция ворот «АЛЮТЕХ» предусматривает возможность быстро устранять различного рода повреждения или менять один вид заполнения на другой, не прибегая к демонтажу конструкции.

Типы заполнений

Ворота серии ADS400 в равной степени будут соответствовать архитектуре как современного дома в стиле hi-tech, так и коттеджа в классическом исполнении.

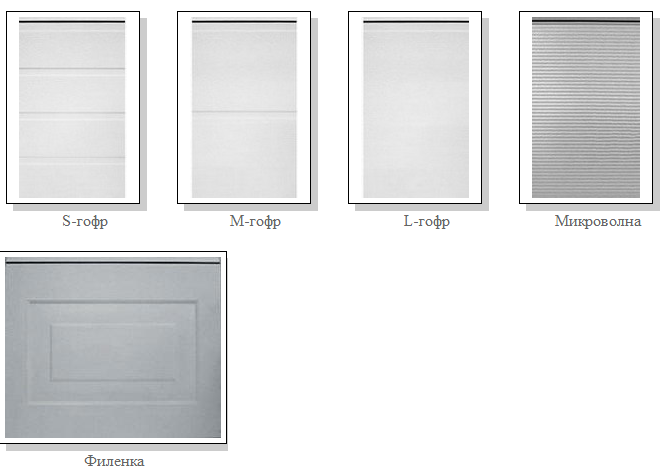

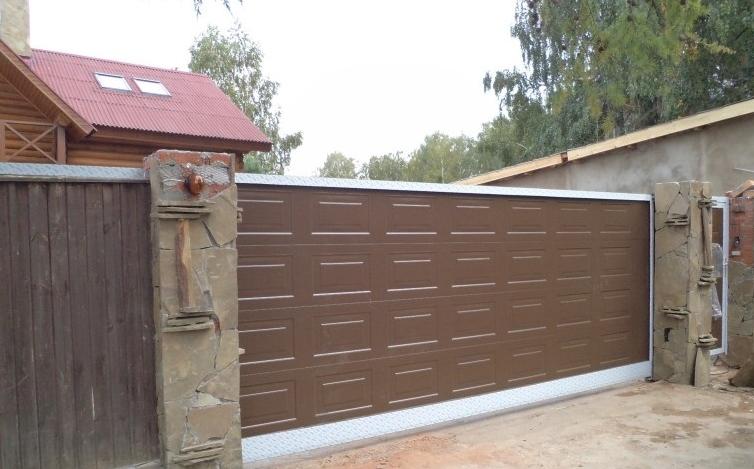

Благодаря различным вариантам рисунков (микроволна, горизонтальный гофр, филенка) и цветам панелей въездные ворота идеально сочетаются с любым отделочным материалом.

Типы панелей

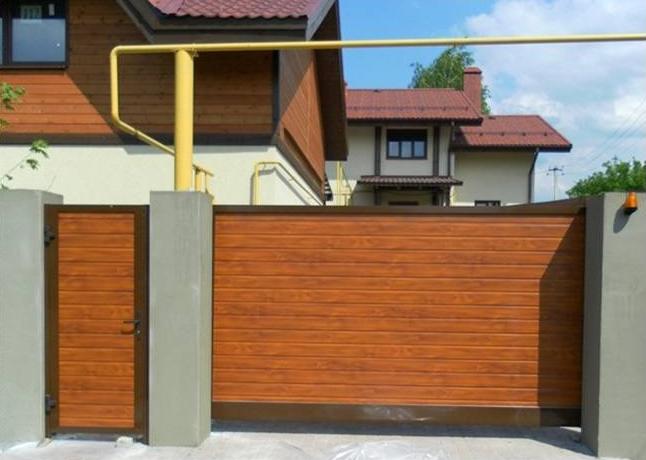

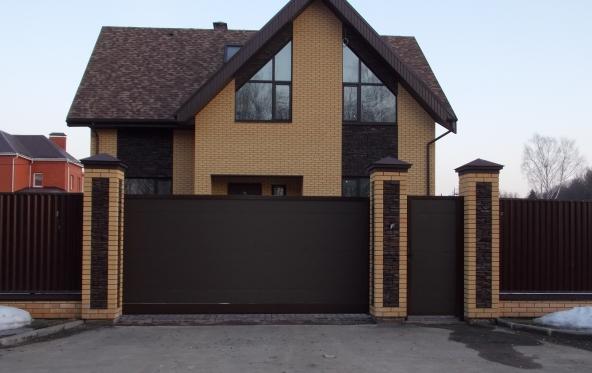

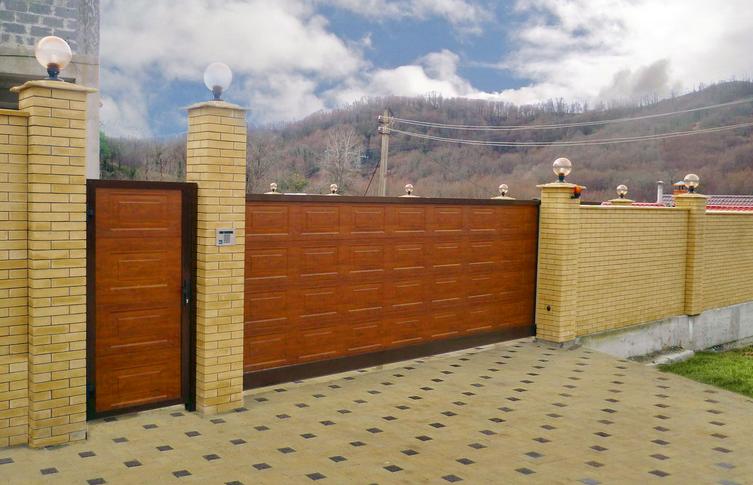

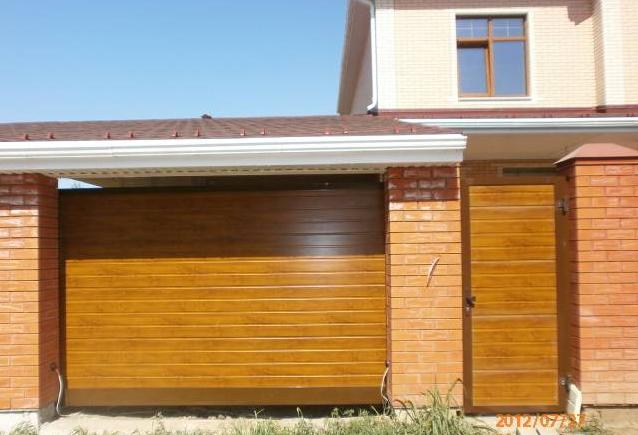

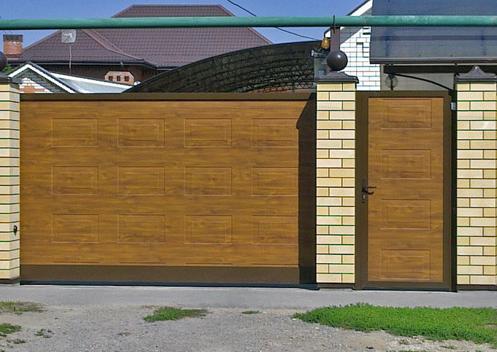

Ворота из сэндвич-панелей, имитирующих текстуру древесины (золотой дуб, темный дуб, вишня), обладают всеми преимуществами стальных ворот и придают коттеджу элементы престижа и индивидуальности.

Высокая прочность и устойчивость к ветровым и ударным нагрузкам

• Сэндвич-панель «АЛЮТЕХ» – одна из самых прочных панелей в Европе. Ее толщина 45 мм, что определяет устойчивость въездных ворот и калиток к ветровым и ударным нагрузкам.
• Повышенная плотность пенополиуретанового наполнителя (46-47 кг/м3) обеспечивает жесткость воротного полотна и высокую стойкость к деформации.
• Каждая сэндвич-панель снабжена полимерным EPDM-уплотнителем, сохраняющим высокую механическую прочность и эластичность при низких температурах. Уплотнитель исключает появление зазоров между панелями.

По всему периметру заполнения между штапиком и сэндвич-панелью устанавливается резиновый уплотнитель FRK12 на основе полимерного каучука.

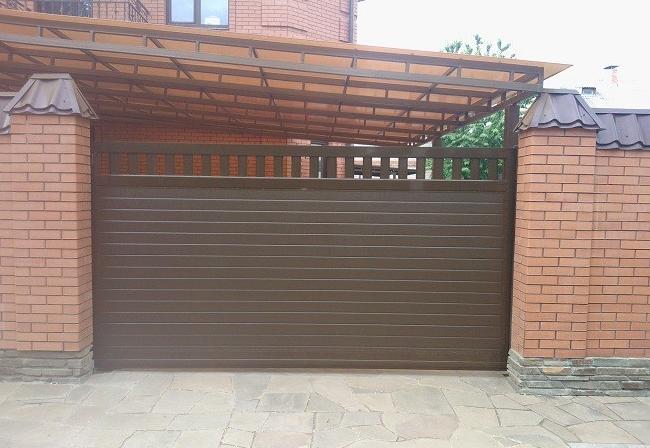

Профили роликовой прокатки AG/77, AG/77H

Высокая прочность и устойчивость к ветровым и ударным нагрузкам

• Использование алюминиевой ленты строго установленной толщины гарантирует стабильные прочностные характеристики и длительный срок эксплуатации полотна ворот/калитки с заполнением из профиля роликовой прокатки.
• Равномерное пенозаполнение гарантирует высокую устойчивость к нагрузкам и минимизирует деформацию профилей.
• Покрытие ПУР-ПА обеспечивает высокую устойчивость к истиранию и царапинам, УФ-излучению и перепадам температур, стойкость к растяжению, растрескиванию и отслаиванию, высокую устойчивость к коррозии.
• Высокое качество покрытия профилей «АЛЮТЕХ» подтверждено протоколами испытаний BASF Coating(Германия) и AkzoNobel (Швеция).

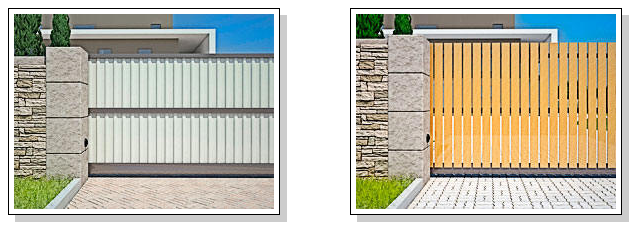

Алюминиевые экструдированные профили различной ширины: 37, 82 и 87 мм

Сплошное заполнение алюминиевым профилем шириной 87 мм с перепадом по высоте позволяет создать индивидуальный стиль фасада.

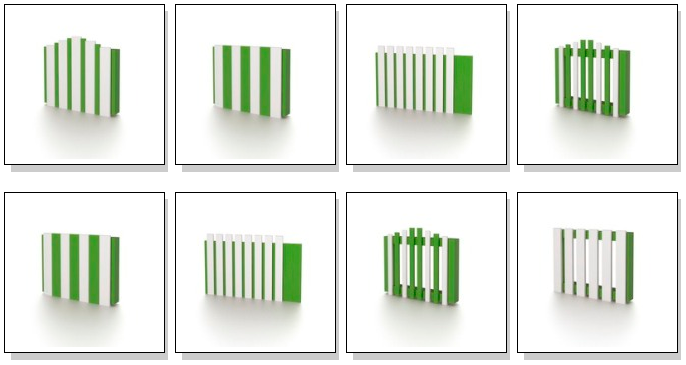

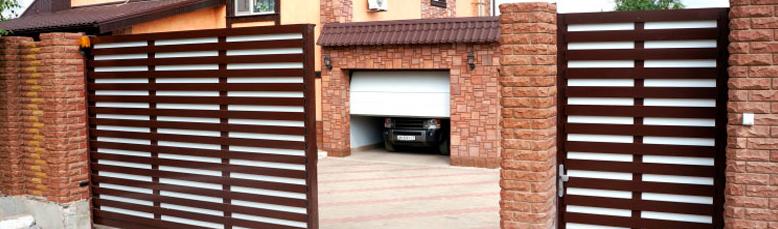

Использование профилей различной ширины и цвета для изготовления ворот дают возможность воплотить в готовой конструкции различные цветовые решения. Чтобы создать разнообразные по виду и цвету конструкции ворот, можно варьировать ширину, цвет и шаг профилей. Для этого используется разряженное заполнение алюминиевым профилем 37 и/или 82 мм.

Виды заполнения

Качественные алюминиевые сплавы

• Применение алюминиевых сплавов при производстве основных элементов конструкции откатных, распашных ворот и калиток, а также заполнения исключает коррозию и обеспечивает длительный срок эксплуатации изделий.
• Для производства профилей используются только первичные сплавы. Высокое качество алюминиевых сплавов для производства экструдированных профилей «АЛЮТЕХ» подтверждено заключением аккредитованного испытательного центра государственного научного учреждения «Институт порошковой металлургии» (аттестат №BY/112/02/1/0/0263), где была проведена экспертиза сплавов.

Качество порошковой окраски

Лакокрасочное покрытие профилей «АЛЮТЕХ» характеризуется высокой устойчивостью к коррозии, механическому воздействию, стойкостью к растрескиванию и отслаиванию, стабильностью блеска глянцевого покрытия. Подтверждено сертификатом QUALICOAT(Швейцария).

Высокие антикоррозионные свойства покрытия

Обеспечивают длительную эксплуатацию въездных ворот и калиток в условиях воздействия агрессивной среды. Это особенно актуально для приморских регионов, где характерно большое количество солей в воздухе, в частности ионов хлора и йода. Устойчивость лакокрасочного покрытия экструдированных профилей к коррозии подтверждена сертификатом SEASIDE(Швейцария).

Цветовая гамма алюминиевых профилей

Алюминиевые профили имеют глянцевую структуру поверхности и представлены в различных цветах: от классических белого и коричневого до оригинальных – красный рубин, зеленый мох, серебристый металлик, шоколадный.

Экономичные варианты заполнения

Конструкция откатных ворот предусматривает возможность изготовления полотна из экономичных материалов по желанию заказчика.

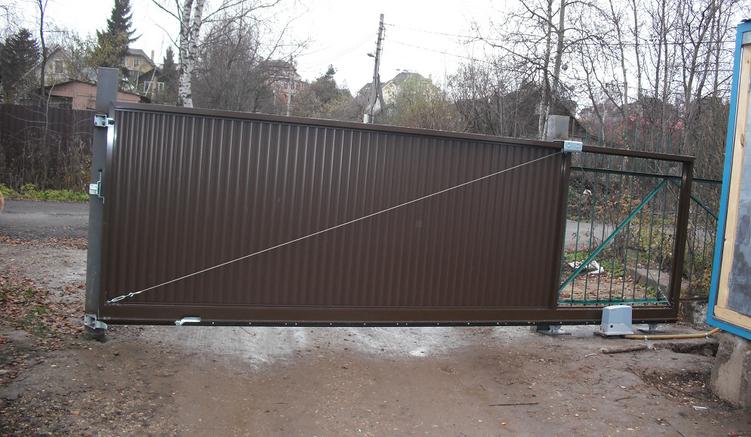

В алюминиевую раму ворот/калитки можно установить профилированный лист, деревянную доску или любой другой листовой материал.
